Navijalec gasilskih cevi

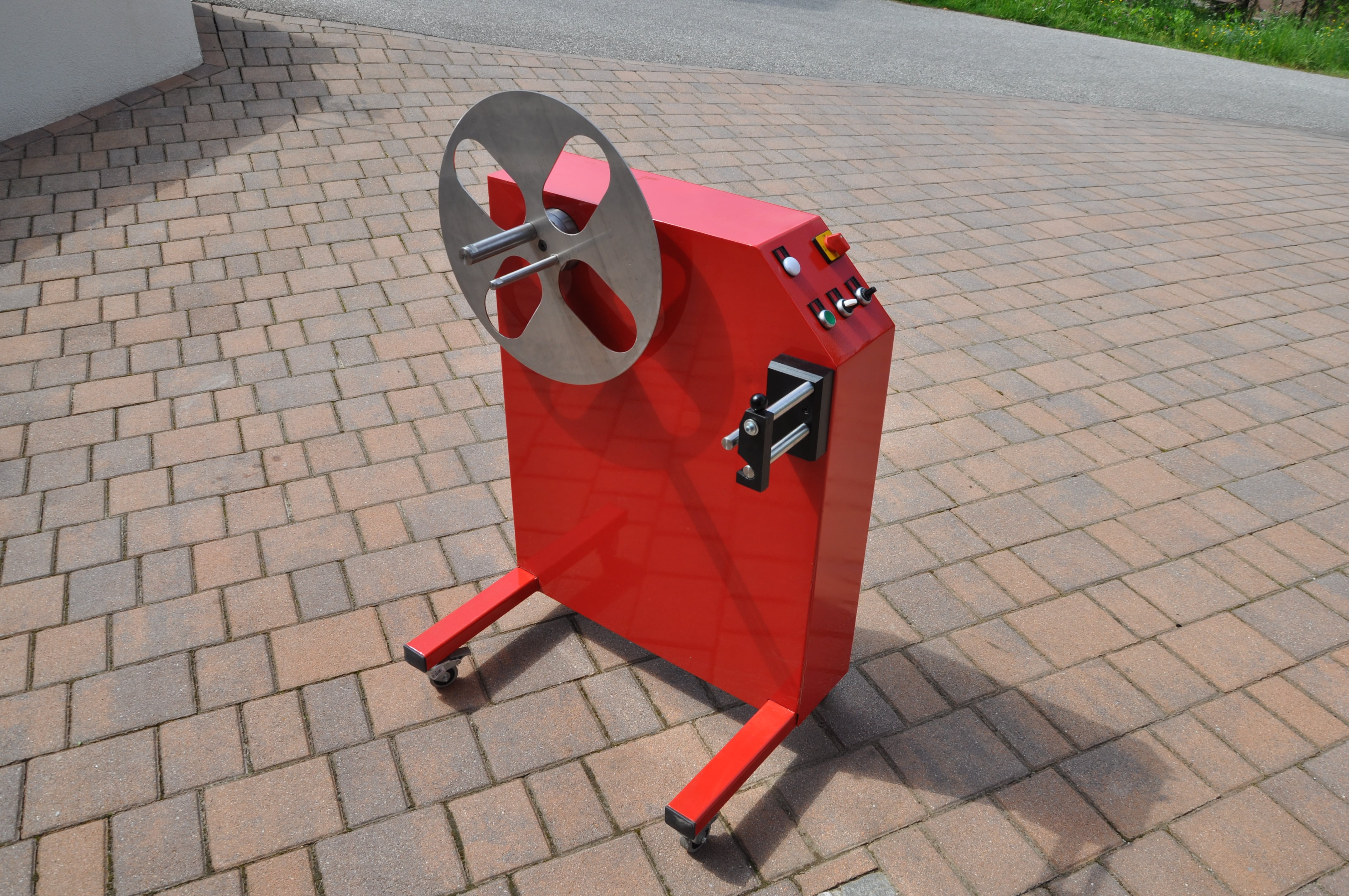

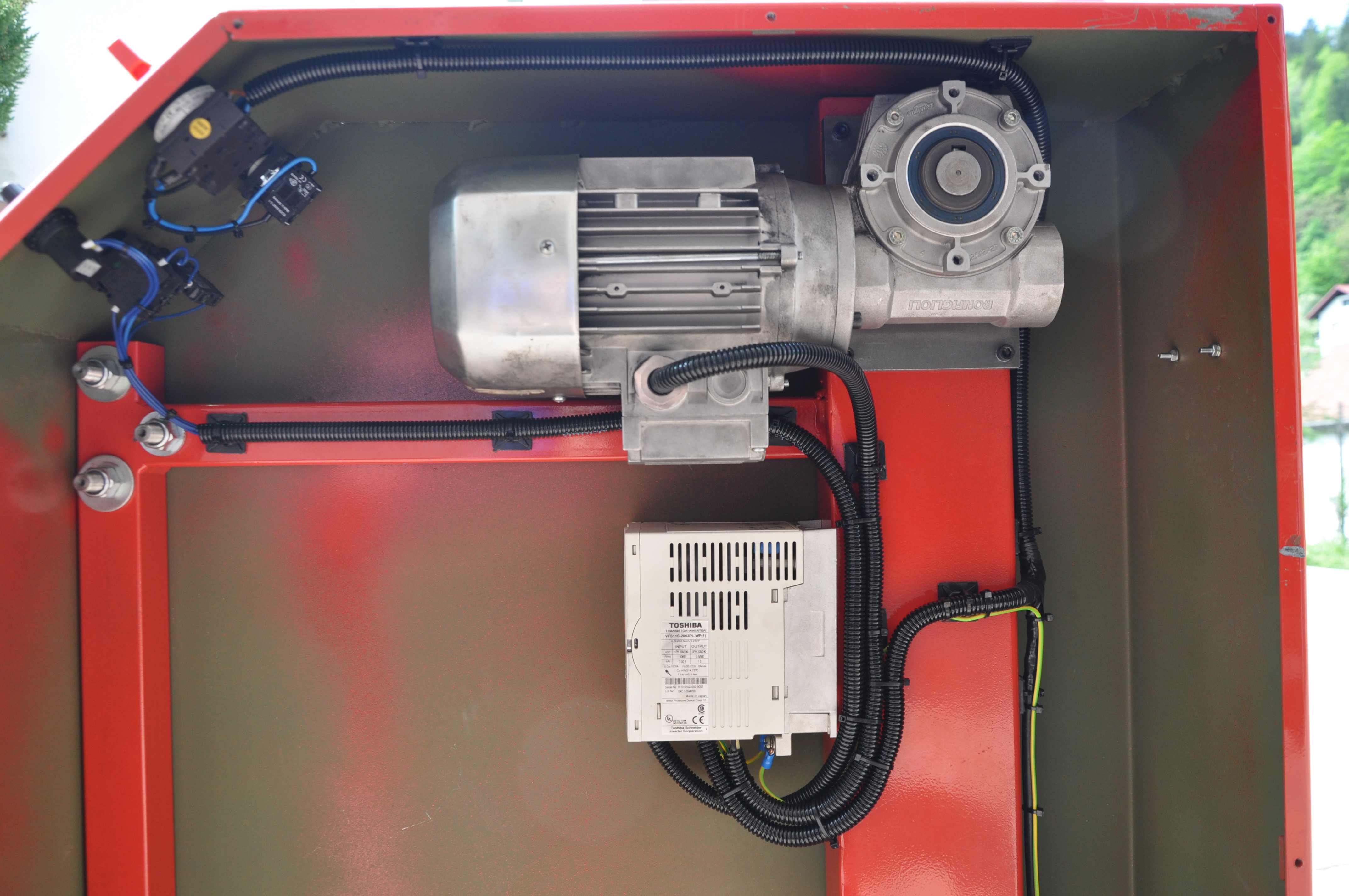

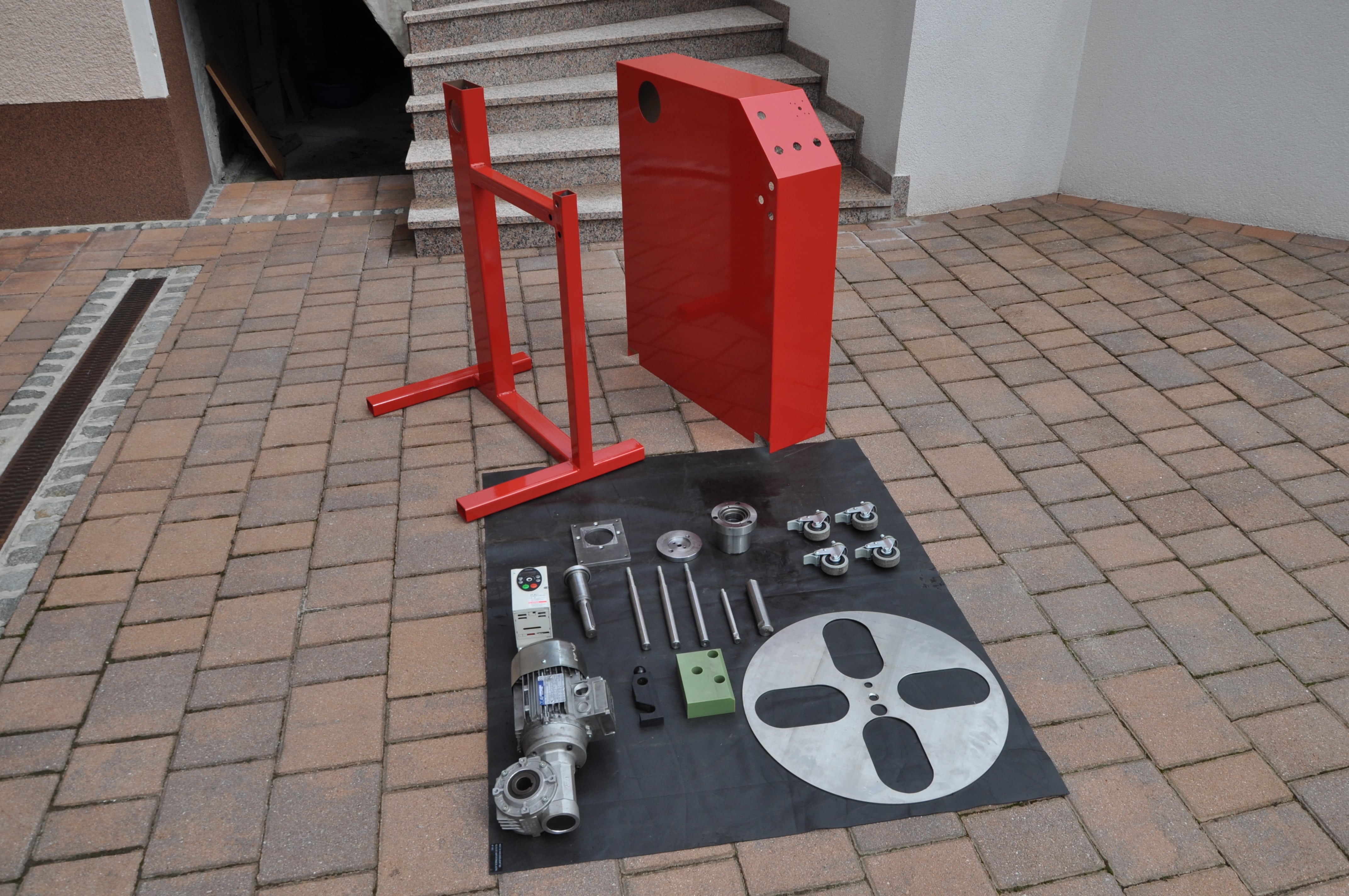

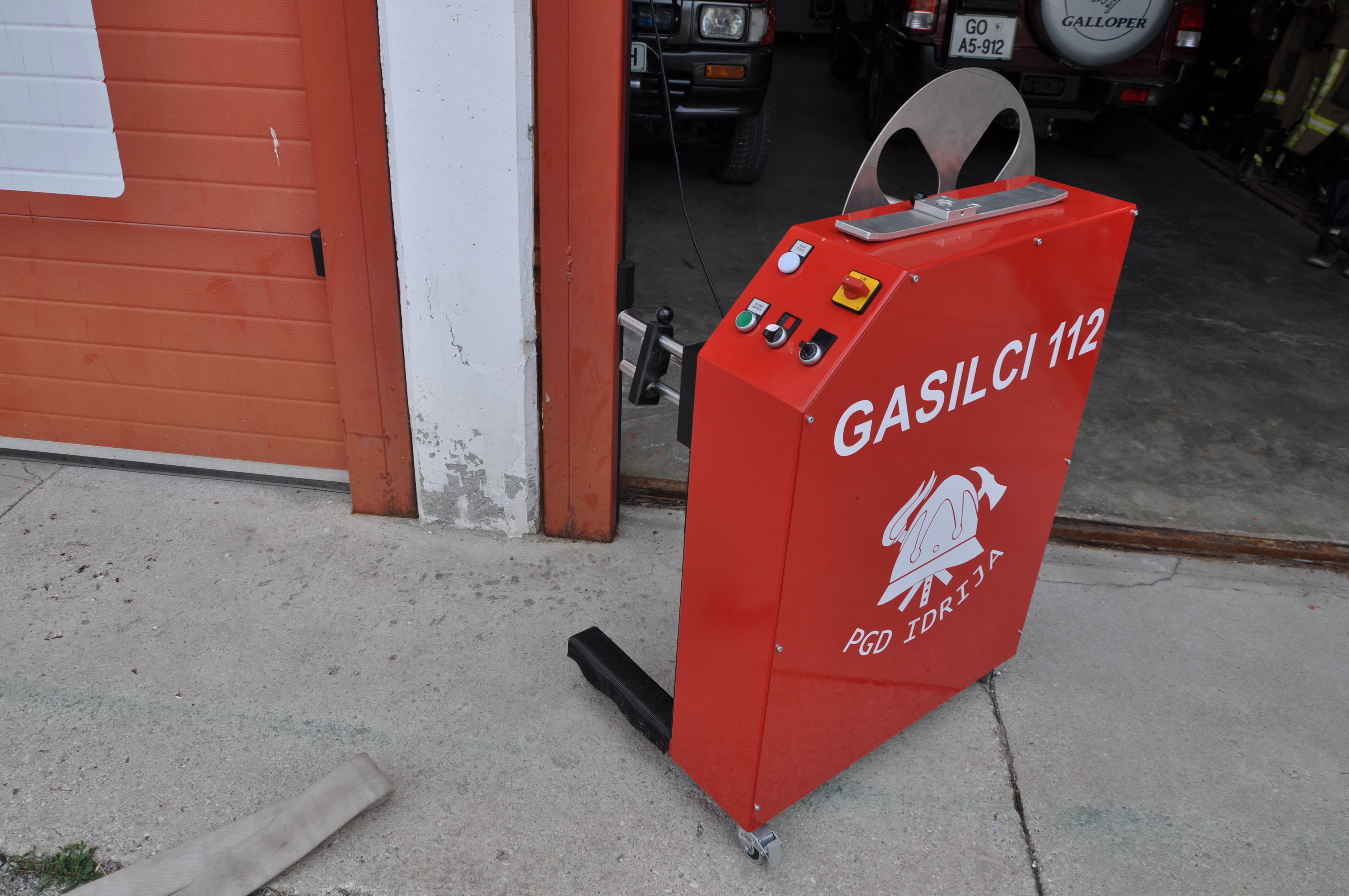

Pozdravljeni! S tovarišem, s katerim sva tudi sošolca sva se odločila, da bova za 4. izpitni predmet na maturi (strojništvo) izdelala navijalec gasilskih cevi na električni pogon. Pisanja sem se lotil z namenom, da vam predstavim končni izdelek in slišim vaša mnenja. Skiciranja in načrtovanja sva se lotila po podobnih napravah, ki sva jih videla na internetu vendar sva vključila veliko drugačnih stvari, ki so se nama zdele majn "komplicirane" oz. bolj uporabne. Načrtovala sva s programom za 3D modeliranje Creo 2.0. Z različnimi oblikovalnimi procesi so bili po načrtih izdelani sestavni deli. Ko je bil stroj že končno sestavljen smo opazili, kaj bi lahko še izbolšali in to smo tudi storili. Veliko sestavnih delov je bilo tudi kupljencev oz. serijskih delov ( ležajna glava, reduktor, motor, frekvenčni krmilnik,...). Na "krožniku" navijalca opazite 4 izdolbine, ki so namenjene lažjemu odstranjevanju cevi, mogoče bo koga zanimalo ali so nevarne za poškodbe vendar naj takoj povem da smo s pomočjo "frekvenčnika" nastavili moment tako da se "krožnik" ustavi ob obremenitvi. (to zgleda tako, da krožnik lahko ustavimo z eno roko ali če stopimo na cev med navijanjem) tako da stoj ni nevaren za poškodbe. Vgrajen je bil tudi potencjometer s katerim lahko reguliramo hitrost navijanja. Naj povem, da navijalec ni bil mišlen za delu na terenu po intervenciji vendar kot pomoč pri zvivanju posušenih cevi, ki jih ni malo. Prednost cevi navite na stroj je ta, da cevi ( B in C za katere je naprava tudi namenjena) res navije trdno skupaj in tako jih lažje spravimo v "BOKSE" Se je pa stroj zelo izkazal pri navijanju večje količine cevi predvsem B saj je bistveno skrajšal čas. Prilagam še nekaj fotografij.
Skiciranja in načrtovanja sva se lotila po podobnih napravah, ki sva jih videla na internetu vendar sva vključila veliko drugačnih stvari, ki so se nama zdele majn "komplicirane" oz. bolj uporabne. Načrtovala sva s programom za 3D modeliranje Creo 2.0. Z različnimi oblikovalnimi procesi so bili po načrtih izdelani sestavni deli. Ko je bil stroj že končno sestavljen smo opazili, kaj bi lahko še izbolšali in to smo tudi storili. Veliko sestavnih delov je bilo tudi kupljencev oz. serijskih delov ( ležajna glava, reduktor, motor, frekvenčni krmilnik,...). Na "krožniku" navijalca opazite 4 izdolbine, ki so namenjene lažjemu odstranjevanju cevi, mogoče bo koga zanimalo ali so nevarne za poškodbe vendar naj takoj povem da smo s pomočjo "frekvenčnika" nastavili moment tako da se "krožnik" ustavi ob obremenitvi. (to zgleda tako, da krožnik lahko ustavimo z eno roko ali če stopimo na cev med navijanjem) tako da stoj ni nevaren za poškodbe. Vgrajen je bil tudi potencjometer s katerim lahko reguliramo hitrost navijanja. Naj povem, da navijalec ni bil mišlen za delu na terenu po intervenciji vendar kot pomoč pri zvivanju posušenih cevi, ki jih ni malo. Prednost cevi navite na stroj je ta, da cevi ( B in C za katere je naprava tudi namenjena) res navije trdno skupaj in tako jih lažje spravimo v "BOKSE" Se je pa stroj zelo izkazal pri navijanju večje količine cevi predvsem B saj je bistveno skrajšal čas. Prilagam še nekaj fotografij.-
Matej B.
- Prispevkov: 1138
- Pridružen: 30. Julij 2002, 23:39
- GE: Ptuj / Tržec
- Kraj: Ptuj - Tržec
- Kontakt:
Odg: Navijalec gasilskih cevi
Objavi še video posnetek navijanja za lažjo ponazoritev!
"Teorija brez prakse je kot voz brez akse!!!"
Odg: Navijalec gasilskih cevi
Video posnetek je bil posnet za zagovor izdelka pred komisijo. Posnet je bil po vajah. LP
https://youtu.be/6wrsXZ28EwA
https://youtu.be/6wrsXZ28EwA
Odg: Navijalec gasilskih cevi
In na koliko ceniš ta stroj?
LP
LP
Polovično znanje je nevarnejše od neznanja (bolivijski)
V vsem imenitno bi uspeli, če dvakrat bi lahko začeli (Johann W. Goethe)
V vsem imenitno bi uspeli, če dvakrat bi lahko začeli (Johann W. Goethe)
Odg: Navijalec gasilskih cevi
Stroj ni namenjen za prodajo. Objavil sem le kot zanimivost in ker bi rad slišal vaša mnenja.
Odg: Navijalec gasilskih cevi
super zadeva.uporabno za resno navijanje cevi po večjih intervencijah.za ostalo pa naj se ročno navijajo cevi ker drugače novopečeni gasilčki ne bodo znali ali se jim ne bo ljubilo navijati ročno hehe...Cjen96 napisal/-a:Stroj ni namenjen za prodajo. Objavil sem le kot zanimivost in ker bi rad slišal vaša mnenja.
di-du-di-du
Re: Navijalec gasilskih cevi
točno tako je tudi zamišljeno
